La NCh433.Of1996 modificada en 2012 y la NCh1508 son el punto de partida para cualquier proyecto geotécnico serio en Chillán. Esta ciudad, ubicada sobre la cuenca del río Ñuble, combina depósitos fluviales gruesos con intercalaciones de cenizas volcánicas del complejo volcánico Nevados de Chillán, lo que genera contrastes de velocidad de onda muy marcados en pocos metros de profundidad. Aplicar tomografía sísmica de refracción y reflexión nos permite mapear esos contrastes con resolución lateral y vertical, identificando zonas de suelo blando o compresible que un ensayo puntual podría pasar por alto. Para proyectos que requieren clasificación sísmica de sitio, complementamos estos perfiles con un ensayo MASW Vs30 que entrega la velocidad promedio del perfil superior según la normativa chilena vigente.
En Chillán encontramos cambios de velocidad de 600 a 1400 m/s en menos de 3 metros de profundidad: la tomografía sísmica es la única forma de mapear esa heterogeneidad sin dejar puntos ciegos.
Enfoque y alcance del trabajo
Factores del terreno local
El sector de Ultraestación y la ribera sur del río Ñuble cuentan con suelos de origen fluvial reciente que en sondeos muestran arenas limosas sueltas con nivel freático alto, mientras que en el cuadrante nororiente, hacia el campus de la Universidad del Bío-Bío, aparecen gravas más densas pero con lentes de ceniza volcánica compresible. La diferencia de comportamiento sísmico entre ambos sectores es notable. El riesgo principal es asumir un perfil homogéneo basado en un solo sondaje y diseñar una cimentación que luego presenta asentamientos diferenciales porque la tomografía no se hizo y el contraste lateral de rigidez quedó sin detectar. Las ondas de corte en las cenizas parcialmente saturadas pueden bajar a menos de 200 m/s, generando amplificación sísmica local que escapa al análisis convencional. Mapear con tomografía sísmica antes de definir la cota de fundación evita ese escenario y permite zonificar el terreno con criterio real.
¿Necesita una evaluación geotécnica?
Respuesta en menos de 24h.
La forma más rápida de cotizar
Email: contacto@geotecnia.sbs
Normativa técnica vigente
NCh433.Of1996 Modificada 2012 – Diseño sísmico de edificios, NCh1508.Of2014 – Geotecnia – Estudio de mecánica de suelos, NCh2369.Of2003 – Diseño sísmico de estructuras e instalaciones industriales, NCh3171.Of2010 – Método de ensayo para la medición de velocidad de ondas en suelos
Otros servicios relacionados
Perfil de refracción sísmica con tendido lineal
Tendido de 24 o 48 geófonos con golpes cada 2 a 5 metros. Obtenemos la sección de velocidad de onda P hasta 25-30 m de profundidad, identificando contactos entre gravas, arenas y suelos finos. Ideal para trazas de fundación corrida o losas extensas.
Línea de reflexión sísmica somera
Para targets más profundos (20 a 80 m) donde la refracción pierde resolución. Usamos fuente de impacto repetida y apilamiento en campo. La migración entrega una imagen de los reflectores que se correlacionan con cambios litológicos mayores, útil para túneles someros o sótanos profundos.
Tomografía 2D combinada con MASW
Adquirimos simultáneamente los datos para procesar tanto la tomografía de onda P como el perfil de onda S mediante MASW sobre el mismo tendido. El resultado es una sección con Vp, Vs y relación de Poisson, permitiendo clasificar el suelo según la NCh433 sin necesidad de campañas separadas.
Parámetros típicos
Consultas frecuentes
¿Qué diferencia hay entre la tomografía sísmica y un sondaje SPT en Chillán?
El sondaje SPT te da el número de golpes cada 50 cm en un punto exacto, con muestra alterada. La tomografía sísmica te da un perfil continuo de velocidad de onda a lo largo de una línea de 50 a 150 metros. En suelos de Chillán, donde las lentes de ceniza volcánica aparecen y desaparecen lateralmente en pocos metros, la tomografía detecta esos cambios laterales que un SPT aislado no ve. Ambos se complementan: el SPT calibra la velocidad con la resistencia a la penetración.
¿Se puede hacer tomografía sísmica en calles pavimentadas del centro de Chillán?

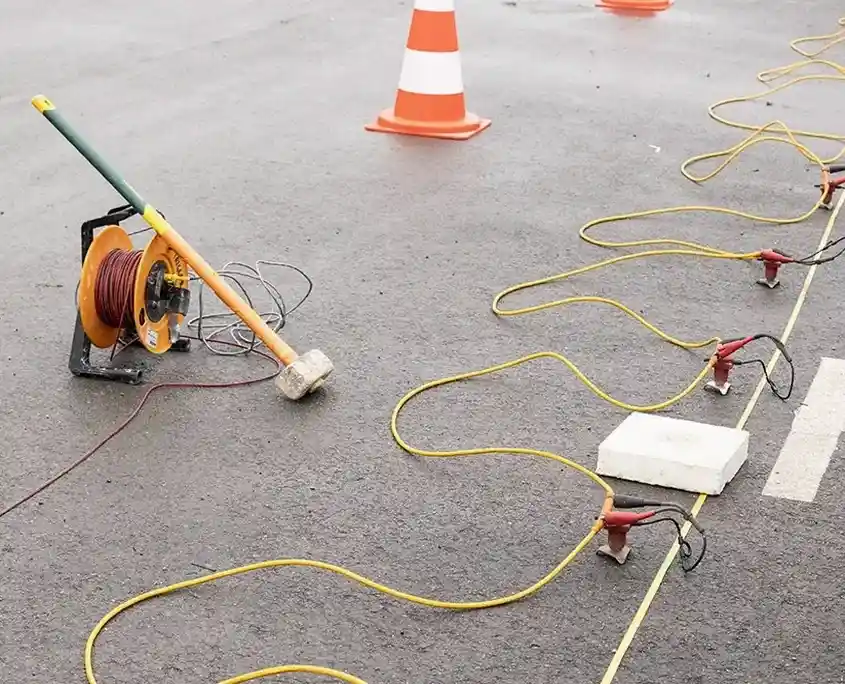

Sí, trabajamos sobre pavimento. Los geófonos se acoplan con grasa conductora o yeso rápido sobre la carpeta asfáltica o el hormigón. El ruido urbano de tránsito es un desafío, por eso programamos los ensayos en horarios de menor flujo y usamos apilamiento de golpes para mejorar la relación señal-ruido. En calles angostas reducimos el offset máximo y compensamos con mayor densidad de puntos de disparo.
¿Qué profundidad máxima alcanza una tomografía sísmica en los suelos típicos de la cuenca del Ñuble?
Con martillo de 8 kg y tendido de 115 metros llegamos sin problema a 25-30 metros en los sedimentos fluviales de Chillán. Si el proyecto necesita investigar más allá de 40 metros, usamos una fuente de caída de peso acelerada o explosivos de pequeña carga, con autorización de la autoridad fiscalizadora. En esos casos la profundidad útil puede superar los 70 metros, suficiente para estudios de fundaciones de puentes o edificios de altura.
¿Cuál es el costo de un perfil de tomografía sísmica en la zona de Chillán?
El valor de un perfil de tomografía sísmica con refracción y procesamiento completo se sitúa entre $1.278.000 y $2.631.000, dependiendo del largo del tendido, la cantidad de canales, la fuente de energía requerida y si se integra adquisición MASW simultánea. Cada campaña la cotizamos a medida según la profundidad objetivo y las condiciones de acceso al terreno.
